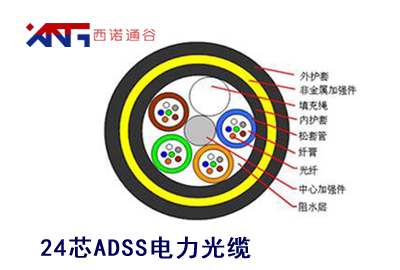

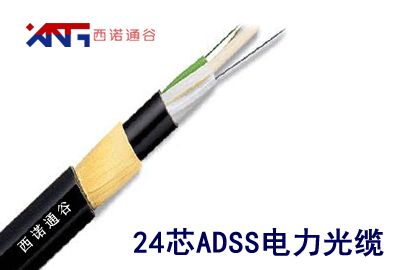

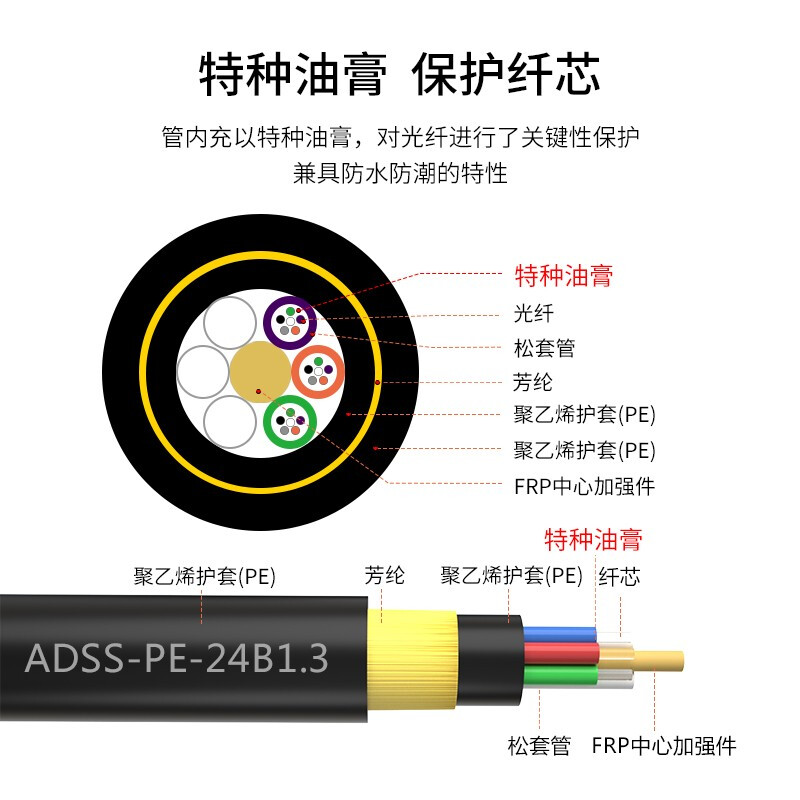

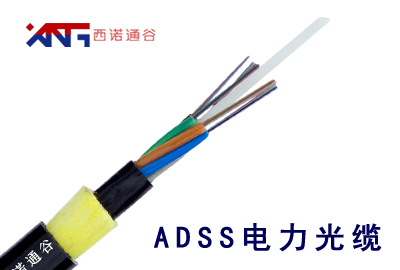

[24芯ADSS電力光纜簡述]:

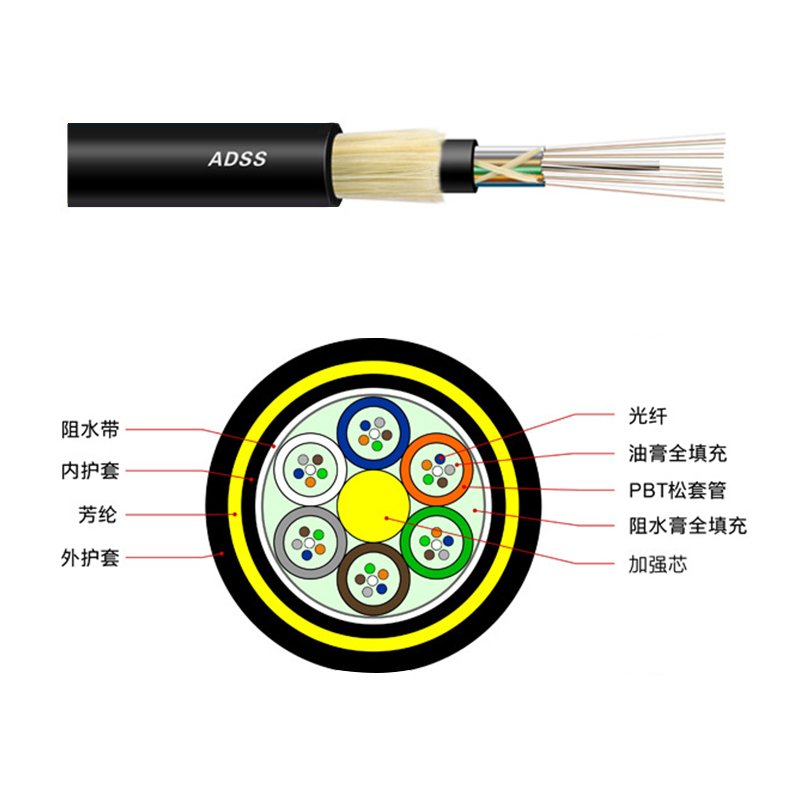

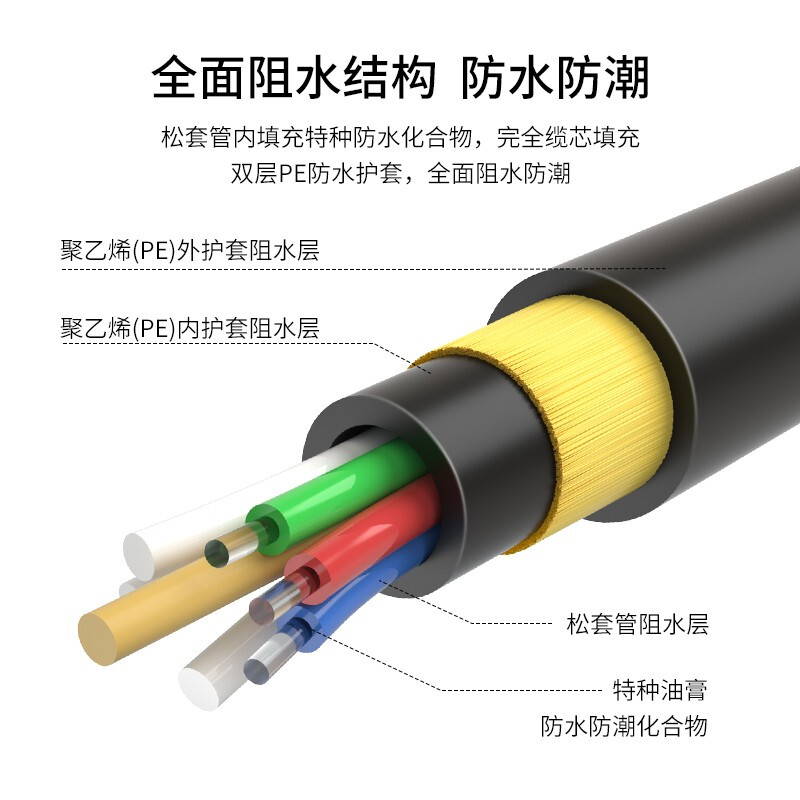

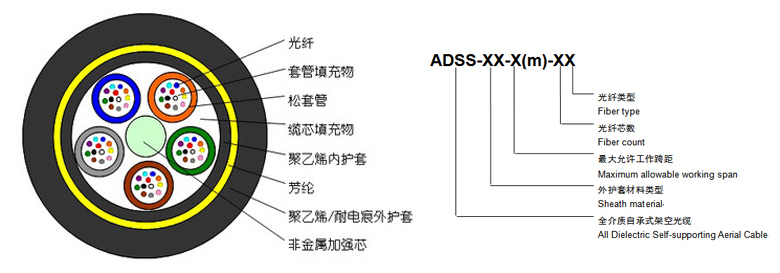

ADSS光纜又稱全介質自承式光纜，即光纜所用的材料是全介質（非金屬）材料，自承式是指光纜自身加強構件能承受自重及外界負荷，無需架設鋼絞線。
| 參數 | 單位 | F4 | F6 | F9 | F11 | F13 | F16 | F19 | F22 | |
| 檔距 | m | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| 光纜外徑 | mm | 11.6 | 12 | 12.3 | 12.5 | 12.8 | 13.7 | 14 | 14.3 | |
| 光纜重量 | PE外護套 | kg/km | 109.9 | 116.8 | 122 | 127.1 | 132.2 | 148.2 | 154.9 | 161.5 |
| AT外護套 | 118.3 | 125.6 | 131 | 136.3 | 141.6 | 158.5 | 165.4 | 172.3 | ||
| 光纜截面積 | mm2 | 105.68 | 112.7 | 117.9 | 123.07 | 128.19 | 146.74 | 153.66 | 160.54 | |
| 額定抗拉強度 | kN | 9 | 16.2 | 21.6 | 27 | 32.4 | 39.6 | 46.8 | 54 | |
| 最大允許張力 | kN | 3.6 | 6.48 | 8.64 | 10.8 | 12.96 | 15.84 | 18.72 | 21.6 | |
| 年均張力 | kN | 2.25 | 4.05 | 5.4 | 6.75 | 8.1 | 9.9 | 11.7 | 13.5 | |
| 權限張力 | kN | 5.4 | 9.72 | 12.96 | 16.2 | 19.44 | 23.76 | 28.08 | 32.4 | |
| 楊氏模量 | kN/mm2 | 8.44 | 12.52 | 15.27 | 17.79 | 20.11 | 21.71 | 23.75 | 25.97 | |
| 線膨脹系數 | 1/℃ | 9.32 | 5.28 | 3.78 | 2.8 | 2.12 | 1.42 | 1.08 | 0.73 | |
